Wprowadzenie do wspólnych protokołów komunikacyjnych dla wentylatorów EC: RS485, CAN FD i LIN

Wprowadzenie do wspólnych protokołów komunikacyjnych dla wentylatorów WE

Nowoczesne wentylatory elektronicznie komutowane (EC) w coraz większym stopniu polegają na solidnych protokołach komunikacyjnych w celu precyzyjnego sterowania i monitorowania. Wybór protokołu znacząco wpływa na koszt, wydajność i złożoność systemu. Niniejszy dokument zapewnia wyraźne porównanie trzech dominujących protokołów: RS485, CAN FD i LIN, aby pomóc w wyborze do zastosowań HVAC.

Streszczenie: Wybór protokołu w skrócie

Szczegółowa analiza protokołu i zalecenia

1. RS485: Opłacalny "koń roboczy"

• Co to jest: Uniwersalna przemysłowa magistrala komunikacji szeregowej, oferująca lepszą odporność na hałas niż standardowa magistrala UART.

• Typowe zastosowanie w wentylatory:

• Kontrola: Wysyłaj polecenia PWM do regulacji prędkości (poprzez sygnał analogowy 0-10V lub instrukcje Modbus).

• Czytanie: Pobierz podstawowe parametry, takie jak RPM, temperatura i kody błędów (wystarczające dla małych, rzadkich danych).

• Kluczowe zalety:

• Bardzo niski koszt (niedrogie układy nadawczo-odbiorcze).

• Proste okablowanie (wymaga tylko skręconej pary).

• Obsługuje sieci z jednym masterem i wieloma niewolnikami (wymaga ręcznego przypisania adresu).

• Ograniczenia:

• Niska prędkość (zwykle do 115,2 kb/s) może zostać przeciążona wieloma węzłami.

• Brak wbudowanego arbitrażu; kolizje wymagają retransmisji opartej na oprogramowaniu.

• Nasza rekomendacja:

  ✅Wybierz, gdy:Budżet jest podstawowym ograniczeniem, kontrolującym tylko 1-2 wentylatory i nie ma potrzeby wymiany danych w czasie rzeczywistym o wysokiej częstotliwości (np. Wentylatory mieszkalne).

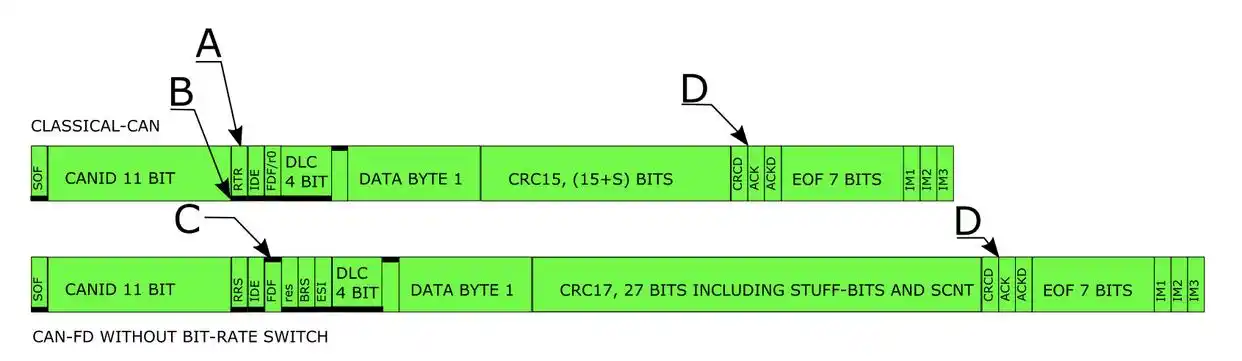

2. CAN FD: wysokowydajny „ All-Rounder ”(⭐️ Najlepszy wybór dla złożonych systemów)

• Co to jest: Ulepszona wersja protokołu CAN, służąca jako magistrala rdzeniowa w zastosowaniach motoryzacyjnych i przemysłowych.

• Typowe zastosowanie w wentylatory:

• Skoordynowane sterowanie wieloma wentylatorami (np. Zsynchronizowana kontrola prędkości w systemie HVAC pojazdu).

• Transmisja w czasie rzeczywistym dużych zestawów danych do diagnostyki, takich jak bieżące rysowanie, metryki drgań i temperatura.

• Kluczowe zalety:

• Znacząca przewaga prędkości: Faza danych obsługuje prędkości do8 Mb/s(2-4 Mbps jest powszechne w praktyce), dzięki czemu jest ponad 20 razy szybszy niż typowe konfiguracje RS485.

• Doskonała odporność na hałas: Sygnalizacja różnicowa i solidne kontrole CRC sprawiają, że jest wyjątkowo stabilny, nawet w środowisku hałaśliwym elektrycznie w pobliżu silników.

• Nieniszczący arbitraż: Obsługuje 100 węzłów z komunikatami opartymi na priorytetach, eliminując kolizje danych.

• Ograniczenia:

• Wyższy koszt (urządzenia nadawczo-odbiorcze są droższe niż RS485).

• Rozwój wymaga znajomości stosu protokołu CAN.

• Nasza rekomendacja:

  ✅Wybierz, gdy:Aplikacja wymaga wysokiej wydajności w czasie rzeczywistym, koordynacji wielu wentylatorów i musi działać w trudnych warunkach elektromagnetycznych (np. Chłodzenie akumulatora pojazdu elektrycznego, sterowanie wentylatorem linii produkcyjnej).

3. LIN: Protokół „ Przyjazny dla budżetu ”w pojeździe (⚠️ Uwaga: nie to samo, co zastrzeżony protokół „ LINK ”)

• Co to jest: Niedrogi protokół komunikacji szeregowej przeznaczony do czujników i siłowników samochodowych z niższej półki. Zwykle działa jakoAutobus pomocniczy, Zależny od głównego węzła (np. modułu magistrali CAN).

• Typowe zastosowanie w wentylatory:

• Sterowanie prostymi wentylatorami o małej mocy w kabinie pojazdu (np. Wentylacja fotela, małe wentylatory chłodzące).

• Używany głównie do wysyłania prostych poleceń włączania/wyłączania lub poziomu prędkości; nie nadaje się do sprzężenia zwrotnego złożonych danych.

• Kluczowe zalety:

• Niezwykle niski koszt (komunikacja jednoprzewodowa, koszt chipa ~ 1/10 RS485).

• Minimalne okablowanie (pojedynczy przewód plus uziemienie).

• Ograniczenia:

• Bardzo niska prędkość (<20 kbps), Z maksymalnie 8 bajtów na ramkę.

• Brak wbudowanej odporności na błędy; cały segment ulega awarii, jeśli węzeł główny działa nieprawidłowo.

• Nasza rekomendacja:

  ✅Wybierz, gdy:Aplikacja jest przeznaczona dla wrażliwych na koszty wentylatorów pomocniczych o niskiej objętości danych wewnątrz pojazdów (np. Małe wentylatory w pobliżu lampek do czytania).Nigdy nie używaj go do krytycznych podstawowych systemów sterowania.

Wniosek i ostateczna logika selekcji

Optymalny wybór dla aplikacji wentylatora EC zależy od starannego zrównoważenia wymagań dotyczących wydajności z ograniczeniami budżetowymi i złożonością.

• Dla świadomych budżetu, prostych ustawień→RS485Jest pragmatycznym wyborem.

• Dla wydajności, niezawodności i sprawdzania przyszłości→CAN FDJest lepszym i zalecanym rozwiązaniem, szczególnie w przypadku podstawowych systemów przemysłowych lub samochodowych.

• W przypadku niekrytycznych wentylatorów pomocniczych o niskiej zawartości danych w pojazdach→LINJest opłacalną, opłacalną opcją.
